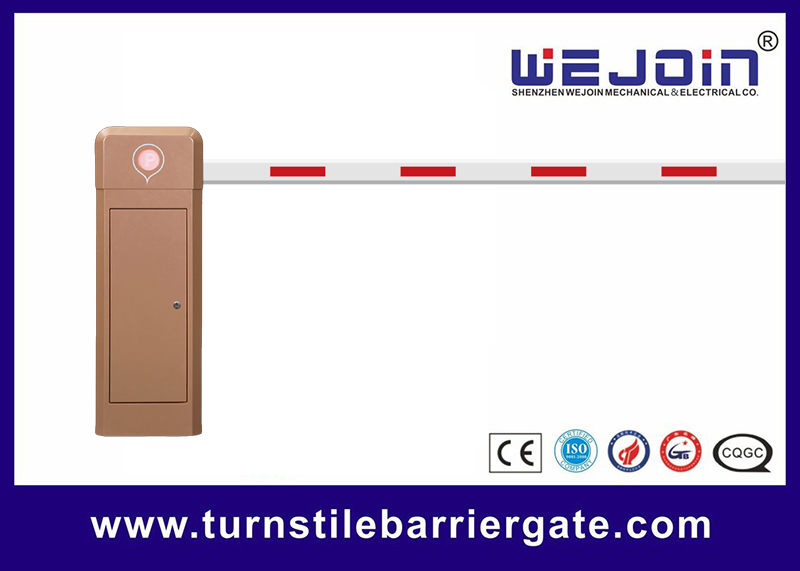

DC24V 可変周波数 100% デューティサイクル 6m ストレートブーム リモコン式バリアゲート
モーター駆動システム: DC 可変周波数制御モーターと、堅牢なコネクティングロッド伝達機構およびバランススプリングシステムを特徴としています。この設計により、非常に安定した、スムーズで信頼性の高い動作が保証されます。主要コンポーネントは長寿命のために設計されており、モーターは最大 600 万サイクル、バランススプリングは 50 万サイクルに対応しています。
高度な安全性 - 障害物検知: 障害物との接触時にインテリジェントな自動反転機能を組み込んでいます。ブームが下降中に障害物に遭遇した場合、損傷を防ぎ安全性を高めるために、直ちに自動的に方向を反転させます。
統合された安全性と電源: レーダー検出器、ループ検出器、赤外線光電ビームなどの外部安全アクセサリをシームレスにサポートするように設計されており、包括的な衝突防止保護を提供します。さらに、利便性を高めるために、内蔵の DC 12V 電源出力を備えており、レーダーセンサーなどの外部デバイスに直接電力を供給するために使用でき、設置を簡素化します。
通信と接続性: 柔軟な通信オプションを提供します。集中制御システムへの統合のために、標準の RS485 通信をサポートしています。さらに、RS485 オフライン接続も可能で、中央コントローラーなしで同期動作のために複数のバリアをリンクできます。
Bluetooth によるスマート設定: ワイヤレス設定と診断のために、オプションの Bluetooth モジュールが利用可能です。これにより、スマートフォンやタブレットに簡単かつ便利に接続でき、専用のミニプログラムまたはアプリを介してパラメーターを設定し、バリアをデバッグできます。
ユーザーフレンドリーなインターフェース: 直感的な英語のビジュアルメニューを表示する、大型でクリアな LCD スクリーンを搭載しています。このインターフェースにより、機能選択、パラメーター調整、および現場でのデバッグのプロセスが簡素化され、オペレーターがアクセスしやすくなっています。
バリアゲートコントローラーインターフェースの説明
ワイヤー制御インターフェース:
このインターフェースは、パーキングシステムで使用でき、外部コントローラーがバリアゲートを制御するためにも使用できます。
UP: 短絡 “UP” と “GND”
Down: 短絡 “Down” と “GND”
Stop: 短絡 “Stop” と “GND”
衝突防止インターフェース:
赤外線光電管: ブーム下降中に “赤外線光電管インターフェース” と “GND” を短絡すると、ブームが上昇します。
ループ検出器: ブーム下降中に “ループ検出器インターフェース” と “GND” を短絡すると、ブームが上昇します。上限位置では、これら 2 つのインターフェースが切断されると、ブームは自動的に下降します。
RS485 通信インターフェース :
コンピューターまたはシステムでバリアゲートを制御したり、バリアゲートの状態を確認したりするために使用されます。また、ペアリングされたバリアゲートを同期してオンライン制御するためにも使用されます。
| モデル | WJCB01VF-H | WJCB01VF-I | ||||
| 走行速度 | 1-4S | 2-6S | 6S | 6S | 6S | 6S |
| ブームタイプ | ストレート | ストレート | 90° 折りたたみ | 180° 折りたたみ | 2 フェンス | 3 フェンス |
| 最大ブーム長 | 4.5M | 4M~8M | 5M | 4M | 4.5M | 4M |
| 入力電圧 | AC100-265V | |||||
| 周波数 | 50/60HZ | |||||
| モーター電圧 | DC24V | |||||
| エンクロージャ定格 | IP54 | |||||
| 動作温度 | -30°C ~ +70°C | |||||
| MTBF | 6000000 回 | |||||
| 交通流アプリケーション | 24 時間連続運転 | |||||
| 最大モーター電力 | 240W | 180W |
||||
| 最大モーター速度 | 500r/min | 360r/min |
||||
| 最大トルク | 280N.m | 320N.m | ||||
