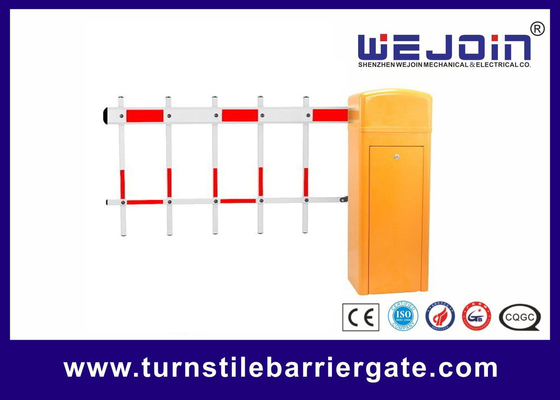

100-265V AC 高級住宅用 アクセス制御 4.5m フェンス ブーム バリアゲート
駐車障壁ゲートの技術データ
モデル:WJDZ04VF (速度1.5〜6秒調整可能)
走行速度: 1.5 - 6s
ブームタイプ:直線,90°折りたたみ,180°折りたたみ,2フェンス,3フェンス
最大ブーム長: 3 - 6m, 5m, 4m, 4.5m, 4m
容器のサイズ:336*325*1030MM,335*285*920MM
入力電圧 AC100~265V
周波数: 50/60HZ
モーター電圧:DC24V
密室評価:IP54
作業温度: -30°C ~ +70°C
MTBF: 4000000回
トラフィックフローアプリケーション: 3000回/24時間
マックスモーター パワー: 180W
最大エンジン速さ: 500r/min
マックストルク: 260N.m
|
バームタイプ |
ブーム長さ (メートル:M) |
スプリング直径 Φ (mm) |
泉数 (パーツ) |
|
ゴム を 使わ ない ストレート ブーム
|
6≥L≥5.8 |
3.8 |
5 |
|
5.7≥L>5 |
3.8 |
4 |
|
|
5≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
|
|
ゴム を 用い た 直っ た ブーム
|
6≥L≥5.5 |
3.8 |
5 |
|
5.4≥L≥48 |
3.8 |
4 |
|
|
4.7≥L≥38 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
保証 と サービス 項目
1部品の無料サービスが1年間の保証期間で提供されています. (バリアブームやリモコンを含まない)
2終身勤務で 費用がかかります
3技術的な質問はサポートされています.
4下記の項目や状況が無料サービスの範囲に含まれていません.
4.1指示に従ってない場合,製品にダメージを与えます.
4.2電力供給が安定していない場合,許容される電圧範囲を超えた場合,安全電池使用基準に合致していない場合
4.3. ユーザーが間違った方法で製品をインストールしたり使用したりすると,製品の外観にダメージを与えます.
4.4自然災害が製品にダメージを与える
4.5保証期間が終わった
4.6サービス品は約束外だ
フェンスブームの設置
ステップ 1. 2pcsのM12 * 70mm六角螺旋でブームホルダープレスボードをブームに固定します.
ステップ 2. 手でボードを押して,その後,垂直にブームを上げ,ブームホルダーにそれをインストールします. フラット洗浄機,スプリング洗浄機,およびM12ナッツをスクリューに順番にインストールします.鍵でネジを固定する.
ステップ 3. 接続ユニットのベアリングを,ボリュームで,コーン軸に固定します.
ステップ 4. 接続ユニットに底のフェンス固定,その後,ユニットの2pcsスクリューを解放し,フェンスを地面に垂直にするようにそれらを調整します.
![]()
