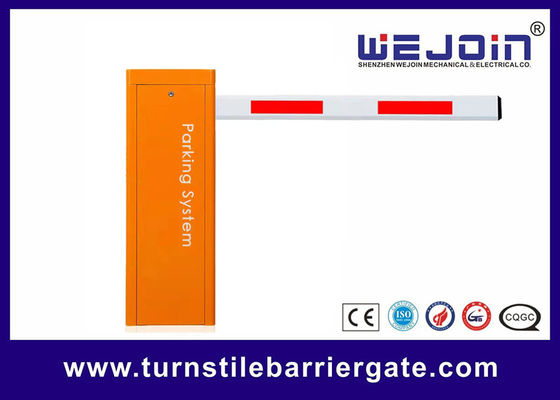

駐車場用ヘビーデューティー6m伸縮ストレートブームカーパークバリアゲートACモーター
自動バリアの機能と特徴
1. バリアゲートはリモコンで便利に操作できます。このリモコン機能により、ユーザーは遠隔からゲートを開閉できるため、アクセスコントロールの利便性が向上します。セキュリティ担当者や許可された車両所有者にとって、リモコンはゲートの簡単な管理を可能にし、アクセスコントロールシステムの全体的な効率を向上させます。
2. 信号機用のインターフェースが提供されており、ドライ接点出力があります。このインターフェースで使用する信号機の電流が10A未満であることを確認することが重要です。このインターフェースにより、バリアゲートの動作を信号機と同期させることができ、交通の流れを最適化し、アクセスポイント全体の安全性を向上させます。
3. バリアゲートは、COM（コモン）、NC（ノーマリクローズ）、NO（ノーマルオープン）の出力を使用して、駐車場システムにその制限ステータスを通知します。これらのステータス信号は、駐車場システムがバリアゲートの位置を正確に監視するために使用でき、駐車場施設のより良い制御と管理を可能にします。たとえば、システムはゲートが完全に開いているか、完全に閉じているか、または中間位置にあるかを知ることができます。
バリアゲート技術データ
1. 動作電圧：220V±10％、50HZまたは110V±10％、60HZ
2. 定格電力：200W
3. 動作温度（モーターとコントロールパネル）：-35℃～+80℃
4. 湿度：≤90％RH
5. リモコンの距離：開放場所で100M>L≥30M
ブームバリアスプリング選択表
|
ブームタイプ |
ブーム長 （メートル：M） |
スプリング直径 Φ（mm） |
|
ラバーなしストレートブーム |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8>L≥3.5 |
Φ5.5 |
|
|
3.5>L≥2.5 |
Φ4.5 |
|
|
ラバー付きストレートブーム |
6≥L>5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3>L≥3.3 |
Φ4.5+Φ4.5 |
|
|
3.2≥L |
Φ4.5 |
|
|
関節ブーム |
5≥L>4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3 |
Φ4.5+Φ4.5 |
|
|
3>L |
Φ4.5 |
|
|
フェンスブーム、2段 |
4.5≥L≥4.3 |
Φ6.8+Φ5.5 |
|
4.3>L≥3.8 |
Φ6.0+Φ5.5 |
|
|
3.8>L≥3 |
Φ5.5+Φ4.5 |
|
|
3>L |
Φ4.5+Φ4.5 |
|
|
フェンスブーム、3段 |
4≥L≥3.8 |
Φ6.8+Φ5.5 |
|
3.8>L≥3.3 |
Φ6.0+Φ5.5 |
|
|
3.3>L≥2.5 |
Φ5.5+Φ4.5 |
ブームバリアの一般的な誤動作と解決策
- バリアアームが45度で下降するときに自動的に上昇する。
デジタルリミットを使用している場合は、DIP「3s/6sスイッチボタン」を確認し、DIPがバリアの速度と同じかどうかを確認してください。
- バリアアームが下降または上昇するときに少し動いた後、停止する。
リミットスイッチインターフェースが正しく接続されているかどうかを確認してください。
- バリアアームが垂直または水平のリミット位置にない。
1. ブレードタイプの制限については、光電リミットスイッチを確認してください。
2. 上角のDIPが端まで調整されているか確認してください。
3. 接続ロッドとバリアアームの垂直および水平位置を確認してください。
