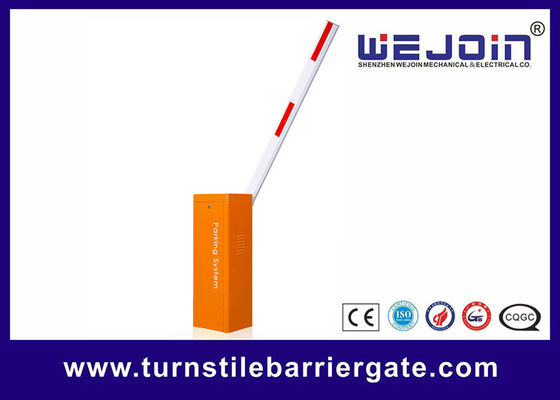

6m伸縮ブーム駐車場バリアゲート、商業駐車場用ヘビーデューティーACモーター
ブームバリアスプリング選択表
|
ブームタイプ |
ブーム長 (メートル: M) |
スプリング直径 Φ (mm) |
|
ゴムなしストレートブーム |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8>L≥3.5 |
Φ5.5 |
|
|
3.5>L≥2.5 |
Φ4.5 |
|
|
ゴム付きストレートブーム |
6≥L>5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3>L≥3.3 |
Φ4.5+Φ4.5 |
|
|
3.2≥L |
Φ4.5 |
|
|
関節ブーム |
5≥L>4.3 |
Φ5.5+Φ4.5 |
|
4.3>L≥3 |
Φ4.5+Φ4.5 |
|
|
3>L |
Φ4.5 |
|
|
フェンスブーム、2段 |
4.5≥L≥4.3 |
Φ6.8+Φ5.5 |
|
4.3>L≥3.8 |
Φ6.0+Φ5.5 |
|
|
3.8>L≥3 |
Φ5.5+Φ4.5 |
|
|
3>L |
Φ4.5+Φ4.5 |
|
|
フェンスブーム、3段 |
4≥L≥3.8 |
Φ6.8+Φ5.5 |
|
3.8>L≥3.3 |
Φ6.0+Φ5.5 |
|
|
3.3>L≥2.5 |
Φ5.5+Φ4.5 |
自動バリアの機能と特徴
WJDZJインテリジェントバリアゲートは、自動およびインテリジェントな操作を実現するための最新の技術設計を備えた当社製品の1つです。さらに、独自のクラッチデバイスとバランスデバイスにより、バリアゲートの信頼性が向上しています。
機能と特徴
1). ホイール手動リリース。停電の場合、モーターの底にあるホイール手動リリースを回して、ブームを手動で上げます。電源が入ると、モーターは正常に動作します。
2). 強力なダブルスプリングを備えた機械コアにより、機械コアはより安定して動作します。
3). ダイカストアルミニウム合金モーター、正確で放熱性に優れています。
4). クランクとロッド構造により、ブームはスムーズに動作します。
5). 二重安全リミットスイッチ（光電リミットスイッチとモーターメモリセンサー）。
6). 障害物での反転。
7). 自動クローズ。
8). 衝突防止機能用の赤外線光電管をサポート（オプション）。
9). ループ検出器をサポート（オプション）。
10). R&Gライトインターフェース（AC220V、40Wのランプをサポートできます）。
11). ワイヤー制御（スイッチ信号）/リモコン（418MHZ）。
12). デジタルリミット、より正確。
13). 駐車場システム用の開閉制御インターフェース。
14). 駐車場システムにリミット状態信号を提供します。
ブームバリアの一般的な誤動作と解決策
- バリアアームは45度で落下すると自動的に上昇します。
デジタルリミットを使用している場合は、DIP「3s/6sスイッチボタン」を確認し、DIPがバリアの速度と同じかどうかを確認してください。
- バリアアームは、落下または上昇時に少し動いた後に停止します。
リミットスイッチインターフェースが正しく接続されているかどうかを確認してください。
- バリアアームが垂直または水平のリミット位置にありません。
1. ブレードタイプの制限については、光電リミットスイッチを確認してください。
2. 上角のDIPが端まで調整されているか確認してください。
3. 接続ロッド、およびバリアアームの垂直および水平位置を確認してください。
