100% デューティサイクル 高性能駐車場 駐車場 セキュリティのための駐車場 障壁ゲート

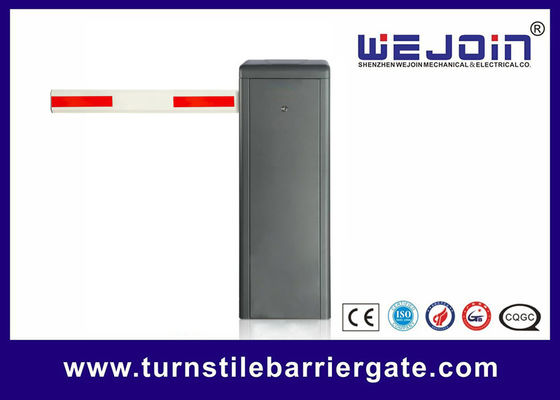

自動バリアゲート 簡潔な紹介
この製品は4つの部品から構成されています.キャビネット,トランスミッションメカニズム,制御ユニット,ブーム.左側と右側を区別します.駐車場入口・出口制御システムで使用されます.
この製品は3種類に分かれます. ストレートブームのバリアゲート,折りたたみのブームのバリアゲート,フェンスブームのバリアゲート.
ブームバリアの技術データ
1作業温度 (モーター): -35°C~+70°C
2電源入力電圧 AC100~264V
3制御器の入力電圧:DC24V±10%,7.5A
4モーターパワー: 180W
5.関連性湿度: 30%~80%,冷却なし
6リモコンの距離: オープンで無事,L≤50M
7走行速度: 1.5~6秒 調整可能
8MTBF: 3000千回も
|
バームタイプ |
ブーム長さ (メートル:M) |
スプリング直径 Φ (mm) |
|
ゴム を 使わ ない ストレート ブーム |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8>L≥35 |
Φ5.5 |
|
|
3.5>L≥2.5 |
Φ4.5 |
|
|
ゴム を 用い た 直っ た ブーム |
6≥L>5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥43 |
Φ5.5+Φ4.5 |
|
|
4.3>L≥35 |
Φ4.5+Φ4.5 |
|
|
3.5>L≥3 |
Φ5.5 |
|
|
3>L |
Φ4.5 |
バリアゲートコントローラインターフェース
1.ワイヤー制御インターフェース:
このインターフェースは駐車システムで利用可能で,外部コントローラでバリアゲートを制御することも可能です.
2.破損防止インターフェース:
赤外線光電池:B について"赤外線光電池"と"GND"が短循環するとインターフェース爆発が起きたとき
ループ検出器:B についてOMMは,短回転"ループ検出器"と"GND"時に引き上げますインターフェースボームがダウン落ちる間;ボームが上限位置に移動すると,ボームは"ループ検出器"と"GND"の後でダウン落ちるインターフェース切断した
3.リレー出力インターフェース:
リレー出力は,出力モードを設定することで,異なるアプリケーション要件を満たすように設定できます.詳細については,先端設定の項目H-16を参照してください.デフォルトでは,限界信号の出力は次のとおりです.:
壁が上限位置まで開くと,COMとLMOが接続される.
障害物がダウン限界位置に閉じると,COMとLMCが接続される.
開閉時に COM と LmC と LmO は切断されます
