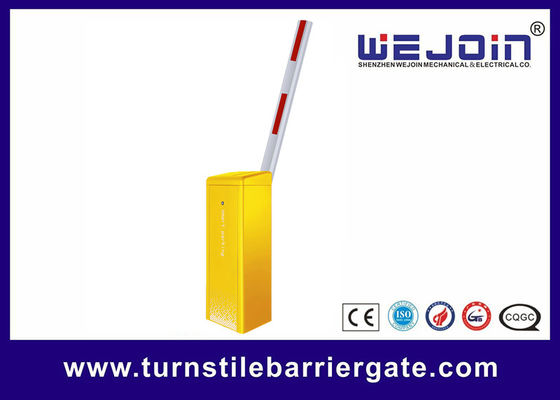

駐車場セキュリティのためのカスタマイズ可能で多用途な高性能カーパークバリアゲート
自動バリアゲート概要
この製品は、キャビネット、伝達機構、制御ユニット、およびブームの4つの部分で構成されています。左設置と右設置があり、駐車場出入口制御システムで使用されます。
この製品は、ストレートブーム付きバリアゲート、折りたたみブーム付きバリアゲート、およびフェンスブーム付きバリアゲートの3つのタイプに分けられます。
ブームバリアの基本機能
1. モーターで駆動し、リンケージ伝達機構とバランススプリングを装備しており、安定して信頼性の高い動作を実現します。モーターの寿命は250万回を超え、スプリングの寿命は50万回に達します。
2. すべてのモデルには、障害物感知リバウンド機能が標準装備されています。バリアアームが下降中に抵抗に遭遇すると、自動的にリバウンドします。
3. レーダー、ループ検出器、および赤外線衝突防止機能の外部接続をサポートしています。内蔵のDC 12V電源出力により、外部レーダーデバイスに電力を供給できます。
|
ブームタイプ |
ブーム長 (メートル: M) |
スプリング直径 Φ (mm) |
|
ラバーなしストレートブーム |
6≥L≥4.8 |
Φ5.5+Φ4.5 |
|
4.8＞L≥3.5 |
Φ5.5 |
|
|
3.5＞L≥2.5 |
Φ4.5 |
|
|
ラバー付きストレートブーム |
6≥L＞5.3 |
Φ6.8+Φ4.5 |
|
5.3≥L≥4.3 |
Φ5.5+Φ4.5 |
|
|
4.3＞L≥3.5 |
Φ4.5+Φ4.5 |
|
|
3.5＞L≥3 |
Φ5.5 |
|
|
3＞L |
Φ4.5 |
バリアゲートコントローラーインターフェース
1. ワイヤー制御インターフェース:
このインターフェースは、駐車システムで使用でき、外部コントローラーがバリアゲートを制御するためにも使用できます。
2. アンチスマッシングインターフェース:
赤外線光電管: Boomは、「赤外線光電管」と「GND」を短絡させると上昇しますインターフェースブームが下降中。
ループ検出器: Boomは、「ループ検出器」と「GND」を短絡させると上昇しますインターフェースブームが下降中。ブームが上限位置に移動すると、「ループ検出器」と「GND」が接続解除された後、ブームが下降します。3. リレー出力インターフェース:
リレー出力は、出力モードを設定することにより、さまざまなアプリケーション要件を満たすように設定できます。詳細については、詳細設定の項目H-16を参照してください。デフォルトでは、制限信号出力は次のとおりです。バリアが上限位置に開くと、COMとLmOが接続されます。
バリアが下限位置に閉じると、COMとLmCが接続されます。
開閉中は、COMとLmC、LmOは接続解除されます。
