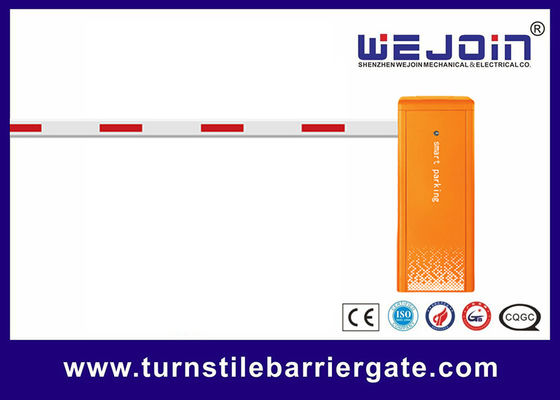

DC 24Vモーター駐車場バリアゲート、駐車場用6mストレートアーム付き
自動バリアゲート概要
この製品は、バリアカバー、キャビネット、伝達機構、制御パネル、バリアアームの5つの部分で構成されています。左手用と右手用のバージョンがあり、駐車場アクセス制御システムに適用されます。この製品には、ストレートアームバリアゲート、折りたたみアームバリアゲート、フェンスバリアゲートの3つのタイプがあります。
ブームバリアの基本機能
1. モーターで駆動し、リンケージ伝達機構とバランススプリングを装備しており、安定して信頼性の高い動作を実現します。モーターの寿命は250万回を超え、スプリングの寿命は50万回に達します。
2. すべてのモデルには、障害物感知リバウンド機能が標準装備されています。バリアアームが下降中に抵抗に遭遇すると、自動的にリバウンドします。
3. レーダー、ループ検出器、赤外線衝突防止機能の外部接続をサポートしています。DC 12V電源出力を内蔵しており、外部レーダーデバイスに電力を供給できます。
駐車場バリアゲート技術データ
1. 動作温度（モーター）：-35℃～+70℃
2. 電源入力電圧：AC100～264V
3. コントローラー入力電圧：DC24V±10％、7.5A
4. モーター出力：180W
5. 相対湿度：30％～80％、 結露なし
6. リモコンの距離： 開いていて邪魔がない場合、 L≤50M
7. 走行速度：1.5～6 秒調整可能
8. MTBF：3,000,000回
|
モデル |
WJDZE-BL （速度1.5～6秒調整可能） |
|||||||
|
走行速度 |
1.5秒 |
3秒 |
4秒 |
5/6秒 |
6秒 |
6秒 |
6秒 |
6秒 |
|
ブーム-タイプ |
ストレート |
ストレート |
ストレート |
ストレート |
90°折りたたみ |
180°折りたたみ |
2フェンス |
3フェンス |
|
最大ブーム長 |
3m |
4.5m |
5m |
6m |
5m |
4m |
4.5m |
4m |
|
入力電圧 |
AC100～264V |
|||||||
|
周波数 |
50/60HZ |
|||||||
|
モーター電圧 |
DC24V |
|||||||
|
エンクロージャ定格 |
Ip54 |
|||||||
|
動作温度 |
-35℃～+70℃ |
|||||||
|
MTBF |
3,000,000回 |
|||||||
|
最大モーター出力 |
180W |
|||||||
|
最大モーター速度 |
24r/min |
|||||||
ストレートブームの設置
ステップ1. ブーム固定プレートをブームにM12*70mm六角ネジ2本で固定します。
ステップ2. 手で固定プレートを持ち、ブームを垂直に持ち上げてブームホルダーに取り付けます。次に、平ワッシャー、スプリングワッシャー、M12ナットを順番にネジに取り付け、レンチでネジを固定します。
